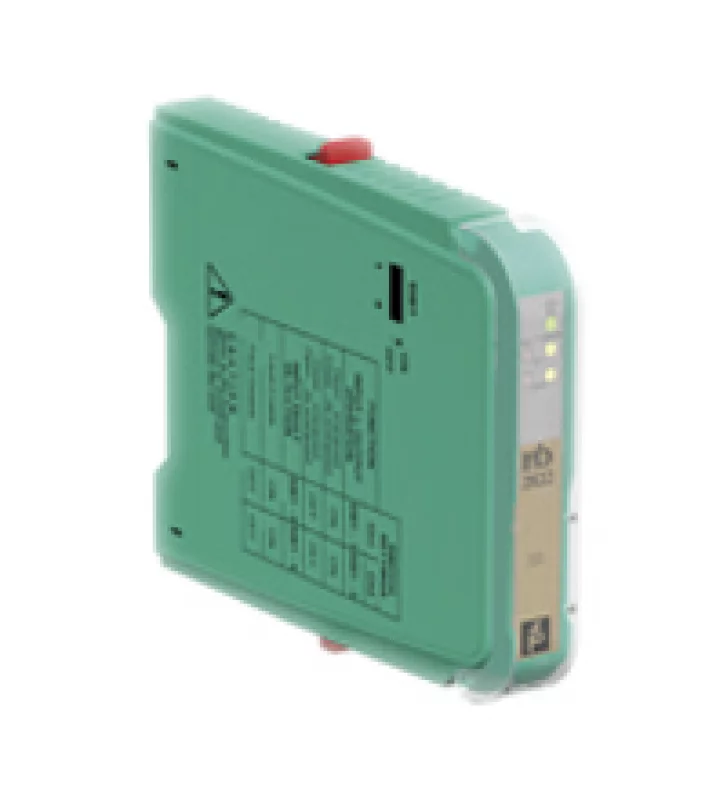

HID2062

Техническое описание HiD2062 Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 20.4 ... 30 В пост. Тока Номинальный ток 30 мА при 24 В, выход 20 мА (на канал) Рассеяние мощности 0,6 Вт при 24 В (на канал) вход Соединительная сторона полевая сторона соединение SL2:  5a (+), 7a (-); 1a (+), 1b (-): термопары типа E, J, K, N, R, S, T  5a (+), 7b (-); 1a (+), 3b (-): тип термопары B и вход mV  5b (+), 7b (-); 3a (+), 3b (-): компенсация холодного спая (CJC) Термопары тип B, E, J, K, N, R, S, T (IEC 584-1), тип L (ГОСТ) Компенсация холодного спая на полевых терминалах Диапазон измерений -10 ... 100 мВ пядь 2,6 ... 100 мВ Подавление нулевой точки ± 500% от диапазона Обнаружение сбоя линии выгорание датчика 25 нА, высококлассное или понижающее (выбирается) Вывод Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-); 10a (+), 9a (-) нагрузка 0 ... 650 Ом Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при 250 Ом, 0,1% внутреннего шунта) пульсация 10 мВ эфф (при нагрузке 250 Ом) Характеристики переноса точность <± 0,1% от полной шкалы (токовый выход) Влияние температуры <± 0,01% / К при нуле и длине Влияние нагрузки <± 0,1% от значения полной шкалы от 0 ... 650 Ом Время нарастания / спада станд. 150 мс линейность <± 0,1% от полной шкалы (на входе на входе в мА на клеммах на основе термопары) Ошибка компенсации ± 0,5 K ± 0,05 K отклонение от значения 20 ° C (68 ° F) Индикаторы / настройки Элементы отображения СВЕТОДИОД Элементы управления Потенциометр DIP-переключателя конфигурация через DIP-переключатели  через потенциометр этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 140 гр. Габаритные размеры 18 x 106 x 128 мм  монтаж на терминальной плате
